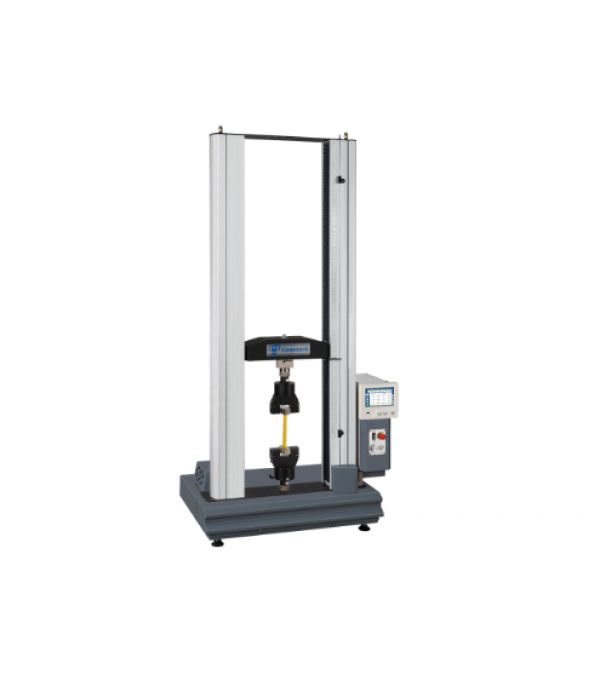

Máy kiểm tra vật liệu đa năng QC-546M2F

Máy kiểm tra vật liệu đa năng QC-546M2F

Model: QC-546M2F

Hãng sản xuất:  Cometech – Đài Loan

1. Mô tả thiết bị

- QC-546M2F có không gian thử nghiệm lớn và hành trình dài, công suất thử nghiệm tối đa là 20 kN.

- Cơ chế truyền động không cần bảo trì để giảm các vấn đề về bảo trì máy móc và đồng thời nó cung cấp một môi trường thử nghiệm yên tĩnh và kết quả thử nghiệm có độ chính xác cao.

- QC-546M2F có hộp điều khiển điện riêng biệt, hệ thống điều khiển điện tử riêng biệt để tránh can thiệp vào các thành phần truyền dẫn để tăng độ ổn định của thử nghiệm và cũng thuận lợi cho việc bảo trì và cập nhật hệ thống điện tử.

- Hỗ trợ bánh xe chạy bộ chính xác có thể tinh chỉnh chuyển động của máy, với định vị chính xác và hiệu chuẩn chính xác để tăng độ chính xác của thử nghiệm.

- Cơ chế phản hồi tín hiệu tốc độ cao có thể làm giảm nguy cơ quá tải của máy. Tín hiệu bên ngoài dự trữ có thể được kết nối với nguồn tín hiệu bên ngoài, tăng chế độ điều khiển máy.

2. Thông số kĩ thuật

- Tải trọng tối đa: 20 kN

- Khoảng cách giữa các cột: 425 mm (hoặc tùy chọn 500mm, 680mm, 800mm)

- Hành trình kiểm tra: 1200 mm

- Phạm vi tốc độ:  0.0002~1000 mm/phút

- Đơn vị tính theo:

+ Lực: gf, kgf, lbf, N, kN, ozf, tonf(SI), ton(long), tonf(short)

+ Ứng suất: Kpa, Mpa, psi, bar, mm-Aq, mm-Hg

+ Chiều dài: m, cm, mm, ft, in

- Độ phân giải lực: 31 bits

- Độ phân giải của stroke: 0.0001 mm

- Tốc độ lấy mẫu dữ liệu: 1200Hz (Max.)

- Dữ liệu phân tích: trên 260 mẫu.

- Nguồn điện: 200~240 V, 5A

- Kích thước: 100 x 58 x 190 cm

- Trọng lượng: 170 kg.

3. Tính năng nổi bật của thiết bị

- Tự động đọc thông tin tính năng của cảm biến lực. (Cảm biến lực có thể được hiệu chỉnh mà không cần cài đặt trên máy)

- Tự động đọc thông tin tính năng của cảm biến dịch chuyển. (Cảm biến dịch chuyển có thể được hiệu chỉnh mà không cần cài đặt trên máy)

- Đầu vào analog bên ngoài (đọc 2 kênh của điện áp hoặc dòng điện)

- Mô-đun cài đặt điều kiện thử nghiệm

4. Chức năng bảo vệ

- Bảo vệ quá tải

- Bảo vệ quá hạn thời gian kiểm tra

- Bảo vệ giới hạn trên/dưới

- Chức năng ngừng khẩn cấp

- Chức năng chống va chạm (Ở tốc độ 1000mm / phút, công suất tải trên 50kg sẽ không bị quá tải, nhưng cảm biến lực nên được chỉ định bởi Cometech)

5. Chức năng phần mềm

- Tốc độ lấy mẫu dữ liệu nhanh hơn có thể được thiết lập lên đến 1200 Hz

- Phương pháp hoạt động: Kiểm tra bằng bàn phím và chuột điều khiển, cũng có thể thông qua nút lên và xuống để điều chỉnh vị trí cố định

- Tương thích với hệ thống Window 7/8

- Phần mềm có đa ngôn ngữ: tiếng Trung, tiếng Anh, tiếng Nhật, tiếng Hàn và tiếng Tây Ban Nha.

- Chế độ hoạt động: Giao diện TCP / IP, truyền hai chiều, máy tính điều khiển trực tiếp hoạt động của máy

- Hình thành tính linh hoạt, tự lập kế hoạch phân tích thông tin.

- Các hoạt động thử nghiệm khác nhau, ví dụ: chuyển động qua lại, độ rão, độ kéo giữ (nén), tạm dừng thử nghiệm, thử nghiệm trượt, v.v ...

- Hiển thị dữ liệu: Lực, Stress, Mô-men xoắn, khoảng cách Dịch chuyển, Thời gian
